Yüksek voltajlı topraklama anahtarı

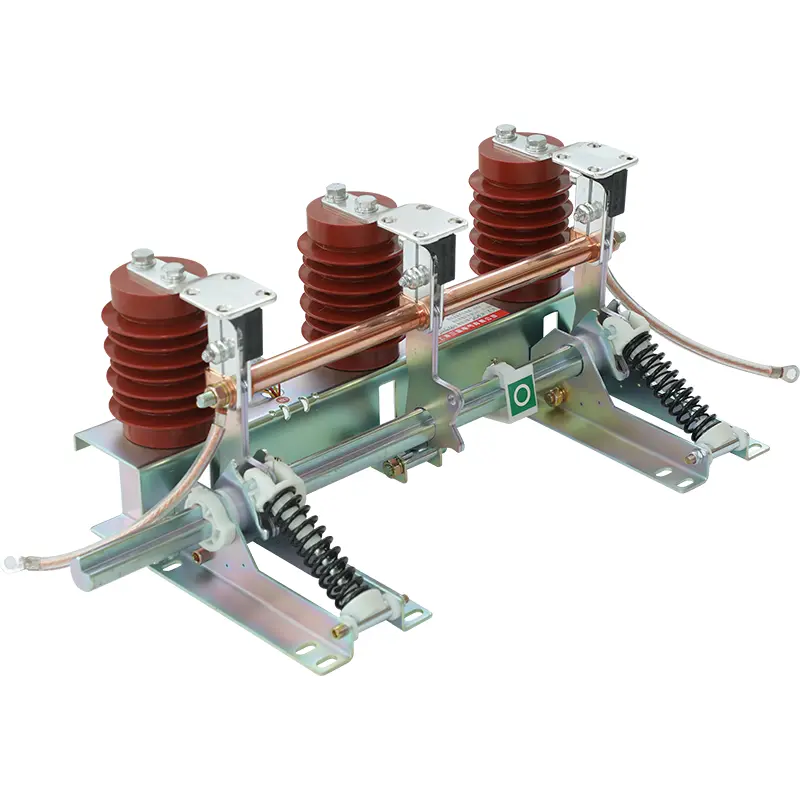

Çin'de yapılan yüksek voltajlı topraklama anahtarı. Sangao’nun anahtarı kısa devre akımını kapatmak için kullanılır ve belirli bir kısa devre kapanış kapasitesine ve dinamik termal stabiliteye sahiptir. Yük akımı ve kısa devre akımını kırmanız gerekmediğinden, ark söndürme cihazı yoktur. Topraklama anahtarının alt ucu genellikle bir akım transformatör aracılığıyla topraklama noktasına bağlanır. Mevcut transformatör röle koruması için sinyaller sağlayabilir.

Topraklama anahtarlarının birçok yapısı vardır. Tek kutuplu, çift kutuplu ve üç kutuplu topraklama anahtarları dahil. Tek kutuplu topraklama anahtarları sadece nötr nokta topraklama sistemlerinde kullanılır. Çift kutuplu ve üç kutuplu yapı nötr nokta topraklanmamış sistemlerde kullanılır ve bir çalışma mekanizmasını paylaşır.

Switchgear'daki yüksek voltajlı topraklama anahtarı, güç hattı güç kaynağından ayrıldıktan sonra kalan yükü topraklamak için kullanılır. Devre kesici ve izolatör devreyi kesmiş veya açmış olsa bile, artık yük devrede kalacaktır. Topraklama anahtarı genellikle yükü serbest bırakmak için kullanılır.

Yüksek voltajlı topraklama anahtarı hızlı etkili bir kapanış mekanizmasına sahiptir. Anormal akımlar meydana geldiğinde teknisyenleri ve işçileri koruyabilirler. Kısa devrelere dayanacak şekilde tasarlanmıştır; Ayrıca motorlu olabilirler. Örneğin, yüksek voltajlı topraklama anahtarları ve yüksek hızlı topraklama anahtarları. Trafo merkezindeki topraklama anahtarı bir kısa devre oluşturabilir, böylece diğer elektrik ekipmanlarını hasardan koruyabilir. Çeşitli yüksek voltajlı şalt ile birlikte kullanılır ve yüksek voltajlı elektrik ekipmanlarını elden geçirirken koruyucu bir cihaz olarak da kullanılabilir.

Topraklama anahtarı, devre kesici ve izole anahtarının tümü halka ana ünitesine (RMU) bağlanır. Devrenin bakım veya diğer nedenlerle bağlantısı kesilmesi veya bağlantısı kesilmesi gerekiyorsa, bu üç cihazın (topraklama anahtarı, devre kesici ve izolasyon anahtarı) doğru çalışma dizisi izlenmelidir. Doğru adımlar izlenmezse, sadece devre ve ekipman hasar görmez, aynı zamanda tehlikeye gireceksiniz. Bu bileşenlerin mükemmel bir kurulumu için, ekipmanınız için güvenilir yalıtım ortamı sağlamak için bir CBS şalt üreticisi olan Elecspare ile iletişime geçebilirsiniz.

Topraklama anahtarları ve bağlantı kesicileri genellikle tek bir cihazda birleştirilir. Bu durumda, kopukluk, açıldıktan sonra kopukluğun bir ucunu topraklamak için kullanılan ana kontaklara ek olarak bir topraklama anahtarı ile donatılmıştır. Ana kontaklar ve topraklama anahtarları genellikle mekanik olarak kilitlenir, böylece bağlantısı kapatıldığında topraklama anahtarı kapatılamaz ve topraklama anahtarı kapatıldığında ana kontaklar kapatılamaz.

Topraklama anahtarları açık ve kapalı tiplere ayrılabilir. Açık topraklama anahtarının iletken sistemi, kopukluk gibi havaya maruz kalır; Kapalı topraklama anahtarının iletken sistemi canlı SF6 veya yalıtım ortamına (yağ gibi) çevrelenmiştir.

Trafo merkezli topraklama anahtarının odağı, halkınkinden çok daha azdır ve düşük voltaj sistemi kadar güvenlik odaklı değildir. Kısa devre durumunda güç kaynağı güvenilirliği, koruma güvenilirliği ve ekipman üzerindeki etkiye daha fazla odaklanır. Mevcut yol esas olarak topraklama ile bloke edildiğinden, topraklama sistemi seçiminden sadece en yaygın aşamanın genişliği topraklama sistemi seçiminden etkilenir.
