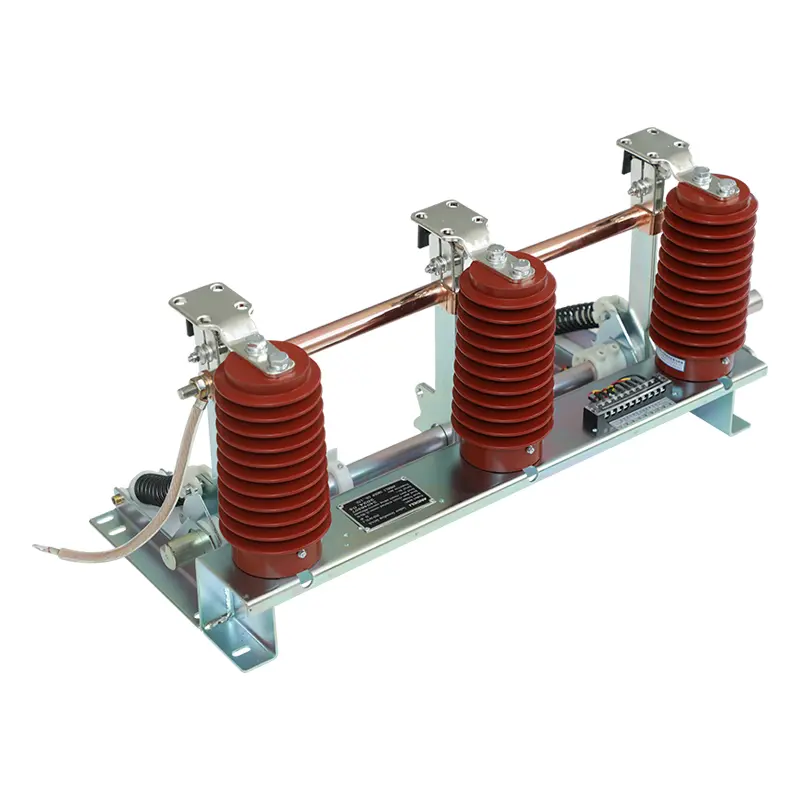

Yüksek Gerilim Topraklama Anahtarı

SanGao dayanıklı Yüksek Gerilim Topraklama Anahtarı, iç mekan 3-12kV üç fazlı AC 50 (60) Hz güç sistemi için uygundur ve çeşitli yüksek voltajlı anahtar kabinleriyle birlikte kullanılır. Ayrıca yüksek voltajlı elektrikli ekipmanların bakımının topraklanması için de kullanılabilir. Ana yapısı, bir braket, bir topraklama bıçağı düzeneği, bir statik kontak, bir sensör, bir döner şaft, bir döner kol, bir sıkıştırma yayı, bir iletken manşon ve bir esnek bağlantıdan oluşan topraklama anahtarıdır.

Çalıştırma mekanizması topraklama anahtarını kapattığında, eylem torku ana şaftın direnç torkunun üstesinden gelmesine neden olur, krank kolunu kapanma yönünde döndürmeye başlar, böylece topraklama bıçağındaki çalıştırma çubuğu sıkıştırma yayının ölü noktasından geçer ve sıkıştırma yayı enerjiyi serbest bırakır, böylece topraklama anahtarı kapanma konumunda hızlı bir şekilde kapanır. Topraklama bıçağı düzeneği üzerindeki topraklama bıçağı, disk yayı aracılığıyla statik kontağın flanş kısmı (bıçak kenarı) ile sıkı ve güvenilir bir şekilde temas halindedir.

Tork uygulandığında ana mil, kolu açılma yönünde döndürmek için ana tork ve yay kuvvetinin üstesinden gelir ve topraklama bıçağı sıkıştırma yayı geçer.

Topraklama anahtarının amacı nedir?

Yüksek Gerilim Topraklama Anahtarı, yer altı veya delta bağlantılı sistemler için topraklama kabloları sağlamak amacıyla kullanılır.

Topraklama anahtarı faz-faz yüklerin bağlantısını sağlar.

Trafo merkezindeki topraklama anahtarı, sistemi nötr tutmak için düşük empedanslı bir topraklama oluşturacak şekilde topraklanır.

Anahtar kabinindeki topraklama anahtarı, ağır bir topraklama arızası sırasında geçici aşırı gerilimin genliğinin sınırlandırılmasını sağlar.

Koruma gereksinimlerini karşılamak amacıyla elektrikli ekipmanı topraklamak için kullanılır.

Topraklama anahtarının görevi nedir?

Yüksek Gerilim Topraklama Anahtarı devre kesiciye bağlanır ve devre kesici temizlenip çıkarıldığında kesicinin yanındaki bara topraklama anahtarı üzerinden otomatik olarak topraklanır. Bu işlem teknisyenleri, bakım personelini ve kullanıcıları kazara meydana gelen gerilimlerden korur.

Statik elektriği ve elektromanyetik indüksiyon akımlarını engellemek için kullanılır. Aynı kule üzerindeki veya bitişik paralel bağlantıdaki iki veya daha fazla havai iletim hattında, bir veya daha fazla hattın enerjisi kesildiğinde, enerjisi kesilen hatlar, kendileriyle bitişik enerjili hatlar arasındaki elektromanyetik indüksiyon ve elektrostatik indüksiyon nedeniyle indüklenmiş voltaj ve indüklenmiş akım üretecektir. Bu nedenle bu tür hatlara topraklama anahtarları uygundur.

Yüksek Gerilim Topraklama Anahtarı kısa devre akımını kapatmak için kullanılır. Nominal kısa devre kapatma akımına sahip topraklama anahtarı, uygulanan herhangi bir voltajda (nominal voltajı dahil) ve herhangi bir akımda (nominal kısa devre kapatma akımı dahil) kapanabilmelidir. Topraklama anahtarının nominal kısa devre kapatma akımı, nominal tepe dayanım akımına eşittir.

Trafo Merkezindeki Yüksek Gerilim Topraklama Anahtarı, büyük veya ağır güç transformatörlerinde önemli bir rol oynar çünkü güç şebekesinin tutarlı bir voltaj referans noktasına sahip olmasını sağlar. Aksi halde voltaj bölgeden bölgeye değişiklik gösterebilir. Transformatörlerin ve elektrik kullanan personelin güvenliğini sağlayın.
