Ürün Açıklaması

Sangao'nun Topraklama anahtarlı İç Mekan AC Yüksek Gerilim Vakum Yük Kesicisi, üç fazlı AC50Hz halka ağı veya terminal güç kaynağı ve endüstriyel elektrik ekipmanları için uygundur; esas olarak yük kontrolü ve kısa devre koruması için kullanılır. Yük kesme anahtarı, yük akımını, kapalı çevrim akımını, yüksüz transformatörü ve kablo şarj akımını oluşturur ve keser. Kombinasyon, nominal kısa devre akımına kadar her türlü akımı kesebilir. Doğrudan etkili izolasyon mesafesi ve ark söndürme odası, manuel ve elektrikli fonksiyonla bağlantılıdır. Eşsiz tahrik mekanizması, ark söndürme odasının yalnızca kapatma ve yapma anında yüksek voltaj taşımasını sağlar, bu da küçük hacim ve hafiflik sağlar.

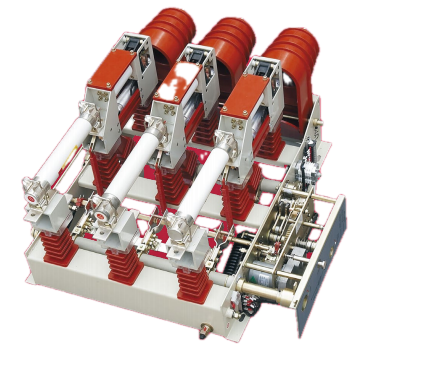

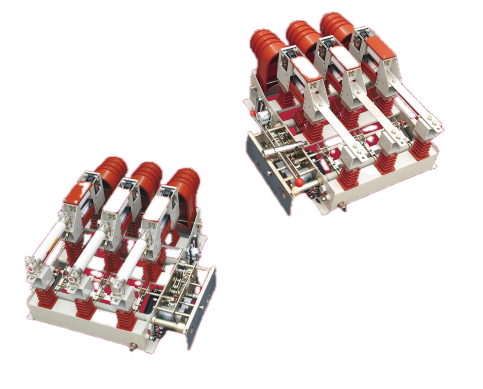

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Vakumlu Yük Kırıcı Nedir?

Bu Topraklama Anahtarlı İç Mekan AC Yüksek Gerilim Vakum Yük Kesici, halka ağı, terminal güç kaynağı ve endüstriyel ekipman uygulamaları için üç fazlı bir AC 50Hz iç mekan anahtarlama cihazıdır. Ünite, ark söndürme için bir vakum kesici ve bir yaylı çalıştırma mekanizması (manuel veya elektrikli) kullanır. Mekanik kilitleme ve topraklama kapağına sahip isteğe bağlı bir topraklama anahtarı, bakım için görünür izolasyon sağlar. Sigortalar takıldığında düzenek, kilit pimi etkinleştirmesi yoluyla kısa devre akımlarını keser. Nominal gerilim 12 kV, nominal akım 630 A, kısa süreli dayanım akımı 20 kA.

Ürün Fonksiyonları

Yük akımı değiştirme

Topraklama Anahtarlı İç Mekan AC Yüksek Gerilim Vakumlu Yük Kesici, tipik besleyici ve trafo yüklerini kapsayan normal çalışma koşullarında 630A'e kadar yük akımları sağlar ve keser.

Kapalı döngü akım anahtarlaması

Halka ağ yapılandırmalarında kapalı döngü akımlarını değiştirerek, alt müşterilere yönelik beslemeyi kesintiye uğratmadan besleyiciler arasında yük aktarımına olanak tanır.

Yüksüz trafo akımı anahtarlaması

Dış mekan Yüksek Gerilim Bağlantı Kesme Vakumlu Kesme Yük Anahtarımız, dağıtım transformatörlerinin mıknatıslanma ani ve sabit durum uyarma akım seviyelerine karşılık gelen, 1600kVA kapasiteye kadar transformatörlerin yüksüz akımlarını oluşturur ve keser.

Kablo şarj akımı değiştirme

Yer altı veya havai kablo bölümleri için kablo şarj akımlarını oluşturup keserek kablo besleyicilerin enerjilendirilmesine ve enerjisinin kesilmesine olanak tanır.

Kısa devre koruması (sigortalı)

Akım sınırlayıcı sigortalarla yapılandırıldığında, sigortanın kilit pimi mekanizması anahtar tetikleme çubuğunu harekete geçirir ve arıza tespiti üzerine üç fazın tamamını açar. Düzenek, nominal kısa devre değerine kadar her türlü akımı kesebilir ve yukarı yöndeki kesicilerin veya rölelerin birincil arıza giderme cihazları olduğu ikincil bir koruma katmanı sağlar.

Bakım izolasyonu

Entegre topraklama anahtarı kapatıldığında yük tarafında görünür bir toprak bağlantısı sağlar. Topraklama kapağı, canlı parçalara erişimi fiziksel olarak engelleyerek bakım personelinin izolasyonu doğrulamasına ve aşağı yöndeki ekipmanlar üzerinde güvenli bir şekilde çalışmasına olanak tanır.

Yük Kesme Anahtarı ve Vakumlu Devre Kesici

Özellik	Yük Ayırıcı Anahtarı (Bu Ünite)	Vakumlu Devre Kesici (VCB)
Normal yük akımı anahtarlaması	Evet	Evet
Kısa devre arıza akımı kesintisi	Hayır (sadece sigorta kombinasyonuyla)	Evet (Kırma kapasitesine kadar)
Entegre topraklama anahtarı	Standart seçenek	Tipik değil; ayrı topraklama anahtarı gerekli
Tipik uygulama	Arıza korumasının yukarı yönde olduğu besleyici, halka-ana, trafo girişi	Besleyiciler ve transformatörler için ana koruma cihazı
Maliyet	Daha düşük	Daha yüksek

Teknik Parametreler

Parametre	Değer	Tercüme
Nominal gerilim	12kV	Dünya çapında standart 10‑12 kV dağıtım ağlarıyla uyumludur.
Nominal akım	630A	10 kV'da 10 MVA'ya kadar tipik besleyici ve transformatör yüklerini destekler.
Kısa süreli dayanım akımı	20 kA (4 sn için)	Yukarı akım koruması arızayı giderene kadar arıza akımını taşıma kapasitesine sahiptir.
Topraklama anahtarı	İsteğe bağlı (D olarak gösterilir)	Kapama kapasitesi ile entegre topraklama sağlar.
Çalışma mekanizması	Yay mekanizması (belirtilen /T)	Manuel ve elektrikli çalışmayı destekler; sahada kanıtlanmış güvenilirlik.

Yapısal Tasarım

Doğrudan etkili izolasyon mesafesi ve ark söndürme odası bağlantısı
Yalıtım boşluğu ve vakum kesici, tek bir hareketle çalışacak şekilde mekanik olarak bağlanmıştır. Bu, görünür kesintiye her zaman tamamen açık bir kesicinin eşlik etmesini sağlar.

Tahrik mekanizması

Kesiciye yalnızca kapanma ve açılma anında enerji verilir, bu da vakum odasındaki elektrik stresini azaltır. Bu, daha kompakt bir kesici boyutuna izin verir ve kontak ömrünü uzatır.

Topraklama deklanşörü

Sabit ve hareketli kontak tüpleri arasına metal bir kapak yerleştirilmiştir ve topraklama anahtarı ile kilitlenmiştir. Topraklama anahtarı kapatıldığında panjur, canlı parçaları fiziksel olarak izole ederek bakım için görünür ve doğrulanabilir bir toprak bağlantısı sağlar.

Mekanik kilitleme

Ana kontaklar açık olmadığı sürece topraklama ayırıcısının kapanmasını, topraklama ayırıcısı kapalıyken ana kontakların açılmasını engeller.

Uygulama Alanları

Topraklama Anahtarlı İç Mekan AC Yüksek Gerilim Vakumlu Yük Kesici mükemmel uyumluluklara sahiptir:

1. Bölümlendirme ve yük değiştirme için kentsel halka ana üniteleri (RMU'lar).

2. Endüstriyel dağıtımda trafo giriş panoları ve besleme dolapları.

3. Radyal ağlarda terminal besleme noktaları.

4. Kırsal dağıtım ağları – ünite, uzun fiderleri bölümlere ayırmak, kesinti bölgelerini azaltmak ve kapasitör bankası anahtarlaması yoluyla voltaj regülasyonuna izin vermek için kullanılabilir.

5. Metal mahfazalı şalt sisteminde iç mekan kurulumları; vakum teknolojisi SF6 gazı kullanımını ve buna bağlı çevresel kaygıları ortadan kaldırır.

Şirket Profili ve Üretim Yeteneği

Tesis: Liushi, Zhejiang'da 10.000 m² üretim alanına sahip 10 mu (6.667 m²) tesis.

İş gücü: 20 orta ve üst düzey teknik profesyonel dahil 120 çalışan. Kayıtlı sermaye 81,68 milyon RMB, toplam varlıklar yaklaşık 200 milyon RMB.

Sertifikalar: ISO 9001:2008 (kalite), ISO 14001 (çevre), ISO 45001 (iş sağlığı ve güvenliği).

Proses kontrolü: Malzeme tedariki, üretim ve izlenebilirlik için ERP sistemi. Rutin testler, her ünitede dielektrik dayanımı, mekanik çalışma ve temas direnci kontrollerini içerir.

Teknik ortaklıklar: Tip testi ve standart uyumluluğu için Xi'an Senyuan, Pekin Elektrik Araştırma Enstitüsü ve Xi'an Yüksek Gerilim Araştırma Enstitüsü ile işbirlikleri.

SSS

S1: Topraklama Anahtarlı bu İç Mekan AC Yüksek Gerilim Vakum Yük Kesicisi bir vakum devre kesicinin yerini alabilir mi?
Hayır. Yalnızca yük anahtarlama için tasarlanmıştır. Kısa devre koruması için sigortalarla eşleştirilmeli veya üst devre kesicilere dayanılmalıdır.

S2: Vakum kesici için hangi bakım gereklidir?
Vakum kesici yalıtılmıştır ve bakım gerektirmez. Rutin kontroller mekanik çalışmayı, yağlamayı ve kilitleme doğrulamasını içerir.

Soru 3: Topraklama ayırıcısı standart mı yoksa isteğe bağlı mı?
Topraklama anahtarı isteğe bağlıdır (D olarak gösterilir). Belirtildiğinde, güvenli bakım için ana kontaklara mekanik olarak kilitlenir.

S4: Tipik teslimat süresi ve kişiselleştirme olasılığı nedir?
Yay mekanizmalı ve topraklama şalterli standart üniteler 4‑6 hafta içinde sevk edilir. Talep üzerine özelleştirmeler (yardımcı kontaklar, montaj, mekanizma değişiklikleri) mevcuttur.

Teknik Parametreler

Ayırma Anahtarı Kombinasyonuna Sahip El Arabalı Tip Vakumlu Yük Ayırıcımız için parametre verilerinin iki versiyonunu aşağıda kontrol edebilirsiniz:

Sangao'nun Topraklama anahtarlı İç Mekan AC Yüksek Gerilim Vakum Yük Kesicisi, üç fazlı AC50Hz halka ağı veya terminal güç kaynağı ve endüstriyel elektrik ekipmanları için uygundur; esas olarak yük kontrolü ve kısa devre koruması için kullanılır. Yük kesme anahtarı, yük akımını, kapalı çevrim akımını, yüksüz transformatörü ve kablo şarj akımını oluşturur ve keser. Kombinasyon, nominal kısa devre akımına kadar her türlü akımı kesebilir. Doğrudan etkili izolasyon mesafesi ve ark söndürme odası, manuel ve elektrikli fonksiyonla bağlantılıdır. Eşsiz tahrik mekanizması, ark söndürme odasının yalnızca kapatma ve yapma anında yüksek voltaj taşımasını sağlar, bu da küçük hacim ve hafiflik sağlar.

HAYIR.	Öğe	Birim	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Nominal gerilim	KV	12	12
2	Nominal frekans	HZ	50	50
3	Nominal akım	A	630	125
4	1 dk güç frekansı dayanım gerilimi Yıldırım darbe dayanım gerilimi	KV	Ark söndürme odası açılma mesafesi:30, faz-faz 42; izolasyon mesafesi boyunca 48 Fazdan faza 75; izolasyon mesafesi boyunca 85	Ark söndürme odası açılma mesafesi:30, faz-faz 42; izolasyon mesafesi boyunca 48 Fazdan faza 75; izolasyon mesafesi boyunca 85
5	Nominal dinamik akım (tepe)	KA	50	-
6	4S termal kararlılık akımı	KA	20	-
7	Nominal aktif yük kesme akımı	A	630	125
8	Nominal kapalı çevrim kesme akımı	A	630	125
9	Nominal kablo şarj kesme akımı	A	10	10
10	Yüksüz trafo kesme kapasitesi	KVA	1250	1250
11	Nominal kısa devre kesme akımı	KA	-	31.5
12	Nominal transfer akımı, nominal devralma akımı	A	-	2000
13	Sigorta modeli	-	SDLAJ-12	SFLAJ-12
14	Forvetin çıkış enerjisi	J	-	2-5(Orta)
15	Nominal kısa devre yapma akımı	KA	50	50
16	Toprak anahtarının anma dinamik akımı	KA	50	50
17	Toprak anahtarının 2S termal kararlılık akımı	KA	20	20
18	Yardımcı devrenin anma gerilimi	V	AC/CD220;110	AC/CD220;110
19	Mekanik ömür	-	10000	10000

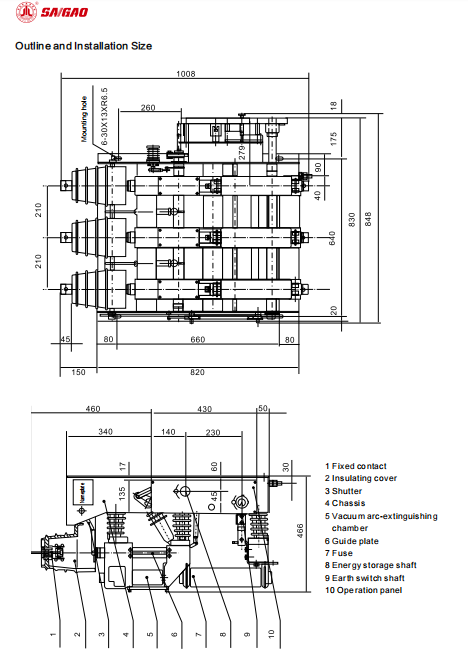

Taslak ve Kurulum Boyutu ve Bileşen Dağılımı

HAYIR.	Bileşen
1	Sabit iletişim
2	Yalıtım kapağı
3	Deklanşör
4	Şasi
5	Vakumlu ark söndürme odası
6	Kılavuz plakası
7	Sigorta
8	Enerji depolama şaftı
9	Toprak anahtarı mili
10	Operasyon paneli
