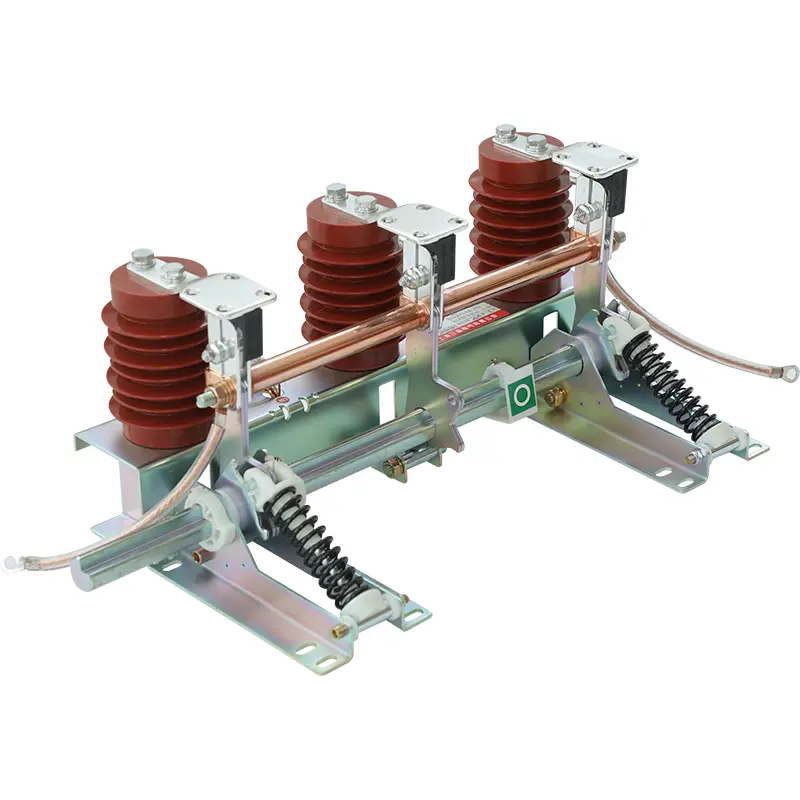

Kapalı elektrikli topraklama anahtarı

Sangao dayanıklı kapalı elektrikli topraklama anahtarı, performans açısından GB1985-2004 "yüksek voltajlı AC izole anahtarları ve topraklama anahtarları ve IEC6271-102: 2002 standartlarının gereksinimlerini karşılayan bir araya getirilmiş bir üründür. Bu ürün 24kV, üç fazlı AC, 50 (60) Hz güç sistemleri için uygundur; Kısa devre kapatma, elektrikli ekipmanı hasardan koruyabilir, yüksek voltajlı şalterin bakımı sırasında topraklama koruması için uygundur.

Arıza kapama kapasitesi ile Sangao iç mekan elektrikli topraklama anahtarının topraklama anahtarı, kısa devre akımlarını güvenilir bir şekilde kapatabilir, böylece yanlış operasyon durumunda operatörleri ve şalteri koruyabilir.

İki tür topraklama anahtarı vardır:

-Birden bağımsız topraklama anahtarı

-Bürümlü akım transformatörü ile yerleme anahtarı.

Kombinasyon akım transformatörü, topraklama anahtarı kontakları için kurulum tabanını oluşturur, böylece kabin içindeki alan gereksinimlerini azaltır.

Her topraklama anahtarı, kapanış kabiliyetinin çalışma hızından bağımsız olmasını sağlayan yaylı bir cihazla donatılmıştır.

Kombine akım transformatörleri ile donatılmış birkaç model dışında, topraklama anahtarının kontrol tarafı ve akım yönü genellikle kısıtlamalar olmadan seçilebilir.

Neden Sangao'yu seçmelisiniz?

Ünlü Çinli markalar

Global Service Network müşterilere destek sağlar

Sürekli değişen müşteri ihtiyaçlarını karşılamak için sürekli gelişme

Kullanım Koşulları

Çevre Sıcaklığı: Üst sınır+45 ° C, alt sınır -25 ° C

1000m'yi aşmayan yükseklik

Günlük ortalama bağıl nem: ≤%95. Aylık ortalama bağıl nem: ≤% 90

8 dereceyi aşmayan deprem yoğunluğu

Kirlilik Seviyesi: Seviye II

Özel Koşullar: Sipariş verirken lütfen belirtin.

Sipariş bilgileri

İç mekan elektrikli topraklama anahtarı sipariş ederken, lütfen ürün modelini, sol ve sağ çalışmayı, mesafeyi ve göstergenin canlı olup olmadığını belirtin (lütfen gösterge modelini belirtin).

Esnek bağlantı uzunluğunun genişletilmesi gerekiyor mu (standart uzunluk L = 400mm).

Herhangi bir özel gereksiniminiz varsa, ayrıntılı özellikler geliştirmek için lütfen Green Power ile iletişime geçin.

Ana parametreler:

Nominal Voltaj: 24kV

Kısa Zamanlı Domuklu Akım: 31.5ka

Nominal Kısa Devre Süresi: 4S

Kısa devre akımı: 80ka

Nominal Zirveye Dayanma Akım: 80ka

Nominal Yalıtım Seviyesi:

Kısa süreli güç frekansı dayanıklı voltaj: 65kV (göreceli faz)

Nominal Yıldırım Dürtü Dayanak Voltajı: 125kV

Mekanik Yaşam: 2000 döngü
