SanGao Üç Fazlı Devre Kesici Modülü – Özellikler, Kontrol Modları ve Uygulama Bilgileri

Endüstriyel otomasyon ve ticari güç dağıtımının hızla büyümesiyle birlikte, üç fazlı devre kesiciler basit koruyucu cihazlardan kontrol, koruma ve izolasyonu birleştiren akıllı ünitelere dönüştü. Simulink simülasyon ortamlarıyla uyumlu SanGao üç fazlı kesici modülü iki esnek kontrol modu sağlar: harici sinyal kontrolü (açma için 0 V, kapatma için pozitif voltaj) ve dahili zamanlayıcı tabanlı kontrol (önceden ayarlanmış anahtarlama süreleri). Bu çok yönlülük, sistem entegrasyonunu ve testini büyük ölçüde basitleştirir. Bu yazıda bu modülün teknik detaylarına değineceğiz ve seçim ve uygulama konusunda pratik rehberlik sunacağız.

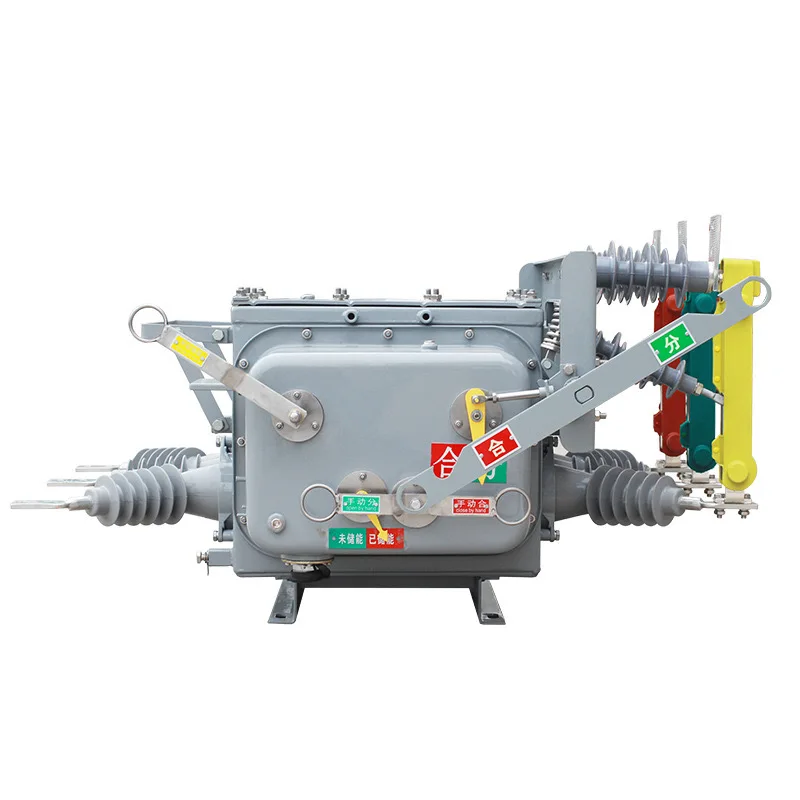

1. Üç Fazlı Devre Kesici Modülüne Genel Bakış

SanGao üç fazlı devre kesici modülü, tek bir mafsallı kol aracılığıyla aynı anda çalışacak şekilde mekanik olarak birbirine kilitlenmiş üç bağımsız tek kutuplu kesiciden oluşur. Tüm fazları aynı anda kontrol etmek için üç fazlı yüklere seri olarak bağlanabilir. Ark söndürme mekanizması standart devre kesicilerinkiyle aynıdır ve modül, endüktif yüklere veya akım kaynaklarına bağlandığında gerekli olan, anahtarlama aşırı gerilimlerini bastırmak için yerleşik Rs‑Cs bastırma devreleri içerir.

2. Temel İşlevler ve Çalışma Modları

SanGao üç fazlı kesici, farklı uygulama ihtiyaçlarına uyacak iki kontrol modu sunar. İçindeharici kontrol modumodül simgesi, Simulink sinyalleri aracılığıyla gerçek zamanlı geçişe izin veren bir kontrol giriş bağlantı noktasını görüntüler. İçindedahili kontrol modu, otomatik zamanlama dizileri için anahtarlama süreleri iletişim kutusunda önceden ayarlanmıştır. Her iki modda da aynı kontrol sinyali üç kesicinin tamamını çalıştırarak senkronize çalışmayı sağlar.

2.1 Söndürücü Devrenin Rolü

Kesici endüktif yüklere (örn. motorlar, transformatörler) veya akım kaynaklarına bağlandığında devrenin açılması, izolasyona veya kesicinin kendisine zarar verebilecek yüksek indüklenmiş aşırı gerilimler üretebilir. Yerleşik Rs‑Cs bastırma devresi bu enerjiyi etkili bir şekilde emer, aşırı gerilim tepe noktalarını sınırlandırır ve hem kesiciyi hem de aşağı yöndeki ekipmanı korur. Kullanıcılar yük türüne bağlı olarak bu devreyi etkinleştirmeyi veya devre dışı bırakmayı seçebilir.

2.2 Trip Özellikleri ve "Tripsiz" Mekanizma

"Açmasız" özelliği, aşırı yük veya kısa devre meydana geldiğinde dahili mekanizmanın kontakları açmaya zorlamasını ve kolun tetikleme konumuna hareket etmesini sağlar. Kolu kapatmaya çalışmak, arıza giderilene ve kol sıfırlanana kadar kontakları yeniden kapatmayacaktır. Bu, bir arıza devam ederken yeniden enerji verilmesini önleyen gerçek bir güvenlik bariyeri sağlar.

• Harici sinyal kontrolü (0 V / pozitif voltaj)
• Dahili zamanlayıcı kontrolü
• RS‑Cs durdurma devresi (isteğe bağlı)
• Takılmayan mekanizma
• Zaman gecikmeli seri açma karakteristiği
• Yüksek kısa devre kesme kapasitesi

3. Açıklanan Temel Teknik Özellikler

Doğru üç fazlı kesiciyi seçmek, teknik parametrelerinin tam olarak anlaşılmasını gerektirir. Aşağıdaki tablo SanGao modülünün ana özelliklerini ve bunların seçime yönelik pratik sonuçlarını özetlemektedir.

4. Endüstriyel Uygulamalar ve Seçim Kılavuzu

Üç fazlı devre kesiciler motor kontrol merkezlerinde, dağıtım panellerinde, endüstriyel otomasyon ekipmanlarında ve ticari bina malzemelerinde yaygın olarak kullanılmaktadır. Uygulamaya bağlı olarak ana anahtarlar, branşman koruma cihazları veya motor çalıştırma anahtarları olarak görev yapabilirler. Aşağıda tipik kullanım durumları ve seçim işaretçileri yer almaktadır.

4.1 Başlıca Uygulama Alanları

• Endüstriyel Motor Kontrolü:Ani akım nedeniyle açmayı önlemek için zaman gecikmeli açma karakteristiği gerektiren, doğrudan hat üzerinde yolvericiler olarak kullanılır.
• Dağıtım Hattı Koruması:Aşırı yüklere ve kısa devrelere karşı koruma sağlamak için, yukarı/aşağı yöndeki cihazlarla uygun koordinasyon sağlanarak ana veya tali dağıtım panolarına takılır.
• Acil Durum Jeneratör Setleri:İzolasyon sağlayarak ve olası geçici aşırı akımlara karşı direnç sağlayarak jeneratör çıkış kesicisi görevi görür.
• HVAC Sistemleri:Klima ve soğutma ekipmanlarındaki kompresörleri, fanları ve diğer motorları korur; aynı zamanda zaman geciktirme özelliklerine de ihtiyaç duyar.

4.2 Seçim Adımları

1. Yük tipini belirleyin:Dirençli mi yoksa endüktif mi? Başlangıç ​​ani hareketi var mı? Bu, gerekli açma karakteristiğine karar verir.
2. Çalışma akımını hesaplayın:Yük gücüne ve voltajına bağlı olarak maksimum hat akımını hesaplayın ve %20-30'luk bir güvenlik marjı ekleyin.
3. Kısa devre akımını tahmin edin:Olası kısa devre akımını besleme sisteminden alın; kesicinin kırma kapasitesi daha yüksek olmalıdır.
4. Kontrol modunu seçin:Uzaktan/otomatik çalışmaya ihtiyaç duyulursa harici sinyal kontrolü; yalnızca programlı anahtarlama gerekiyorsa dahili zamanlayıcı.
5. Snubber gereksinimini göz önünde bulundurun:Endüktif yükler için (motorlar, transformatörler) daima susturucu devresini etkinleştirin.

5. Güvenlik Koruma Özellikleri

Elektrik tasarımında güvenlik en önemli önceliktir. SanGao üç fazlı kesici, yalnızca devreyi ve ekipmanı değil aynı zamanda personeli de koruyan çok sayıda koruma mekanizması içerir.

• Aşırı Yük Koruması:Termal manyetik açma ünitesi, akım nominal değeri uzun bir süre aştığında devreyi açarak kablonun aşırı ısınmasını önler.
• Kısa Devre Koruması:Manyetik açma, kısa devre durumunda anında harekete geçerek hasarı en aza indirmek için arıza akımını milisaniyeler içinde keser.
• İzolasyon Fonksiyonu:Kol "kapalı" konumdayken, yeterli temas boşluğu ve izolasyon mesafesi, izolasyon gereksinimlerini karşılayan gözle görülür bir kopma sağlar.
• Tripsiz Tekrar Kapanmayı Önleme:Arıza devam ederken yeniden kapanmayı önleyerek insan hatası riskini ortadan kaldırır.
