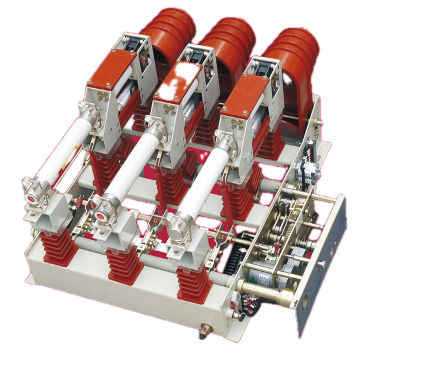

Vakumlu Yük Ayırıcı ve Sigorta Birleştirme Aparatı

Orta gerilim dağıtım ekipmanlarının Çin üreticisi olan SanGao, birinci sınıf kalitede Vakumlu Yük Ayırıcı Anahtarı ve Sigorta Kombinasyon Aparatı sunmaktadır. Cihaz iki farklı role hizmet eder. Yük kesme anahtarı olarak yük akımını, kapalı çevrim akımını, yüksüz transformatör akımını ve kablo şarj akımını oluşturur ve keser. Anahtar-sigorta kombinasyonu olarak yapılandırıldığında, üç fazın tümünü açmak ve arıza tespiti üzerine nominal kısa devre değerine kadar her türlü akımı kesmek için kilit pimi çalıştırmayı kullanır. Bu ikili özellik, birçok fider ve trafo koruma uygulamasında ayrı bir devre kesiciye olan ihtiyacı ortadan kaldırarak yük anahtarına hızlı, ekonomik ve etkili kısa devre koruma fonksiyonları kazandırır.

Talep Gönder

Ürün Açıklaması

Vakumlu Yük Ayırıcı Anahtarı ve Sigorta Kombinasyon Aparatı, bir vakum kesiciyi sigorta açma koordinasyon sistemi ile entegre eder. Normal yük koşullarında anahtar bağımsız olarak çalışır. Arıza akımı sigorta değerini aştığında, sigorta kilit pimi mekanik olarak anahtar açma mekanizmasını tetikleyerek ana kontakları açar ve devreyi temizler. Doğrudan etkili izolasyon mesafesine ve kesici açık mesafesine tek bir strokta ulaşılır. Topraklama anahtarıyla birbirine kilitlenen topraklama kapağı, bakım için görünür bir toprak bağlantısı sağlar. 12 kV ve 630 A ile 20 kA kısa süreli dayanım akımına sahip cihaz, hem kentsel hem de kırsal dağıtım ağlarında güvenilir hizmet için üretilmiştir.

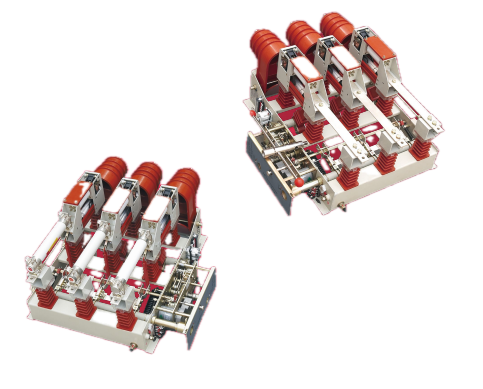

Vacuum Load Break Switch and Fuse Combination Apparatus

Çalışma Prensibi

Vakum kesicinin içindeki kontaklar yüksek vakumlu bir ortamda (genellikle 10⁻⁴ Pa'nın altında) yalıtılmıştır. Yük altında kontaklar ayrıldığında, buharlaşan kontak malzemesinden bir metal buhar arkı oluşur. Ancak vakumda iyonizasyon için neredeyse hiç gaz molekülü bulunmadığından ark kendini sürdüremez ve AC akımının ilk doğal sıfır geçişinde söner. Metal buharı temas yüzeyleri ve koruma üzerinde hızla yoğunlaşarak dielektrik dayanımını milisaniyeler içinde geri kazandırır. Bu ark söndürme yöntemi hiçbir harici ortam (yağ veya SF₆) gerektirmez ve minimum temas erozyonuyla sonuçlanır.

Ürün Avantajları

Kombine anahtarlama ve koruma

Vakumlu Yük Ayırıcı Anahtarımız ve Sigorta Kombinasyon Aparatlarımız rutin yük anahtarlaması gerçekleştirir ve sigortalarla kısa devre kesintisi sağlar. Bu, her bir besleyicide ayrı bir devre kesiciye olan ihtiyacı ortadan kaldırarak sermaye harcamalarını azaltır.

Kompakt ayak izi

Tahrik mekanizması, anahtarlama anı dışında kesici üzerindeki gerilim stresini azaltarak kesicinin ve genel aparat boyutunun daha küçük olmasını sağlar. Bu, halka ana ünitelerde ve kompakt trafo merkezlerinde daha yüksek yoğunluklu yerleşimlere izin verir.

Tek vuruşlu çalışma

Yalıtım mesafesi ve kesici açık mesafesi tek hareketle elde edilir, bu da anahtarlama sırasını basitleştirir ve operatör hatası olasılığını azaltır.

Güvenlik için görünür topraklama

Topraklama anahtarıyla kilitlenen topraklama kapağı, izolasyonun fiziksel ve görsel olarak gösterilmesini sağlayarak ek topraklama cihazları olmadan güvenli bakım erişimi sağlar.

SF₆ içermeyen teknoloji

Vakum kesintisi, sera gazı endişelerini ortadan kaldırır ve SF₆ ekipmanıyla ilgili kullanım, sızıntı testi ve yeniden doldurma prosedürlerini ortadan kaldırır.

Arıza Teşhisi

Sigortanın sık çalıştırılması genellikle altta yatan sistem sorunlarına işaret eder. Başlıca nedenleri ve düzeltici önlemleri aşağıda bulabilirsiniz:

Sistem kısa devresi: Kısa devre oluştuğunda arıza akımı sigorta elemanını hızla eritir. Sigortayı doğru değerdeki sigortayla değiştirmeden önce arızanın yeri belirlenmeli ve giderilmelidir (örn. kabloyu onarın veya arızalı ekipmanı değiştirin).

Sürekli aşırı yük: Nominal akımın üzerinde sürekli çalışma, aşırı ısı üreterek sigortanın erimesine neden olur. Yük, aparat değeri dahilinde azaltılmalı veya sistem koruma çalışmaları ile koordineli olarak sigorta değeri yükseltilmelidir.

Yanlış sigorta seçimi: Sigorta elemanının değeri uygulama için çok düşükse hatalı çalışma meydana gelecektir. Sigorta değerini transformatör veya besleyici kapasitesine göre doğrulayın ve üreticinin koordinasyon tablolarına göre uygun boyuttaki elemanla değiştirin.

Teknik Parametreler

Parametre	Değer
Nominal gerilim	12kV
Nominal akım	630A
Kısa süreli dayanım akımı	4 saniye için 20 kA
Topraklama anahtarı	İsteğe bağlı (D olarak gösterilir)
Çalışma mekanizması	Yay mekanizması (belirtilen /T)

Uygulama Ortamları

Kentsel halka ağları

Vakumlu Yük Ayırıcı Anahtarı ve Sigorta Birleştirme Aparatı, halka ana ünitelerinde (RMU'lar) bölümlendirme anahtarı görevi görür. Tahrik mekanizması tasarımıyla elde edilen kompakt boyutlar, alanı kısıtlı kentsel trafo merkezlerinde daha yüksek yoğunluklu şalt sistemi konfigürasyonlarına olanak tanır. Entegre topraklama anahtarı bakım prosedürlerini basitleştirerek planlı çalışmalar sırasındaki kesinti sürelerini azaltır.

Endüstriyel tesisler

Çoklu yük merkezli endüstriyel tesisler için Vakumlu Yük Ayırıcı ve Sigorta Kombinasyon Ünitesi, trafo girişlerinde ve besleme noktalarında yük anahtarlama sağlar. Anahtar-sigorta kombinasyonu seçeneği, tam vakumlu devre kesici masrafı olmadan kısa devre koruması sağlar; arıza korumasının yukarı yönde sağlandığı kritik olmayan besleyiciler için uygundur.

Kırsal dağıtım ağları

Kırsal dağıtım belirli zorlukları beraberinde getirir: uzun besleyici uzunlukları, değişken yükleme ve voltaj dalgalanmaları. Uzun 10kV'luk fiderlerin sonunda, pik yük dönemlerindeki voltaj düşüşü önemli olabilir ve bu da müşteri tesislerinde voltajın düşmesine neden olabilir. Cihaz bunu iki şekilde ele alıyor. İlk olarak, uzun besleyiciler boyunca stratejik noktalara kurulum, ağ operatörlerinin hattı bölümlere ayırmasına, hataları izole etmesine ve kesinti bölgelerini azaltmasına olanak tanır. İkincisi, aparat, transformatör bağlantılarını ve kapasitör gruplarını değiştirerek operatörlerin voltaj profillerini daha etkili bir şekilde yönetmesine olanak tanıyor. Kırsal bağlamlarda, cihazın düşük bakım gereksinimi özellikle değerlidir; bakım ekipleri bir sahaya ulaşmak için önemli mesafeler kat edebilir, dolayısıyla ziyaretler arasındaki ekipman güvenilirliği işletme maliyetlerini doğrudan azaltır.

SSS

S1: Vakum kesici arkı nasıl söndürür?

Vakum kesicinin içindeki kontaklar yük altında ayrıldığında, kontak yüzeyleri arasında metal bir buhar arkı oluşur. Kesici, iyonizasyon için mevcut az sayıda gaz molekülü ile yüksek bir vakumu koruduğu için ark kendini sürdüremez ve akımın ilk doğal sıfır geçişinde söner. Bu ark söndürme yöntemi verimlidir, hızlıdır ve harici ark söndürme ortamı gerektirmez.

S2: Sigortanın sık sık çalıştırılmasına ne sebep olur ve bu sorun nasıl giderilir?

Sigortanın sık çalıştırılması tipik olarak sistem arızalarını gösterir. Başlıca nedenler şunlardır: sistem kısa devresi (arıza akımı sigorta elemanını eritir; sigortayı doğru değerle değiştirmeden önce arızanın yeri belirlenmeli ve giderilmelidir), sürekli aşırı yük (uzun süre boyunca nominal akımın üzerinde çalışma; yük azaltılmalıdır) veya yanlış sigorta seçimi (sigorta elemanı değeri uygulama için çok düşük; sigorta doğru değerle değiştirilmelidir).

S3: Vakumlu Yük Ayırıcı Anahtarı ve Sigorta Kombinasyon Aparatı tipik olarak nerede uygulanır?

Cihaz üç fazlı AC orta gerilim sistemleri için uygundur. Tipik uygulamalar arasında halka ana üniteler (RMU'lar), kompakt trafo merkezleri, dağıtım hattı bölümlendirme anahtarları ve sigortalarla birleştirildiğinde transformatör koruması yer alır.

S4: Bu aparat vakumlu devre kesicinin yerini alabilir mi?

Hayır. Cihaz yük anahtarlama için tasarlanmıştır ve sigortalarla donatıldığında kısa devre koruması sağlar. Bir vakum devre kesici, hem normal yük akımlarını hem de kısa devre arıza akımlarını doğrudan kesecek şekilde tasarlanmıştır. Giriş arıza korumasının halihazırda sağlandığı uygulamalar için bu aparat, tam vakumlu devre kesiciden daha uygun maliyetli bir çözüm sunar.

Neden SanGao'yu Seçmelisiniz?

1. Üretim yeteneği

SanGao, Liushi, Zhejiang'da 10.000 m² üretim alanı ve orta gerilim şalt donanımı için özel montaj ve test hatları barındıran 10 mu (6.667 m²) bir saha işletmektedir.

2. Teknik ekip

Şirket, mekanik tasarım, yüksek voltaj yalıtımı ve kalite güvence konularını kapsayan 20 orta ve üst düzey mühendis dahil olmak üzere 120 personel çalıştırmaktadır. Kayıtlı sermayesi 81,68 milyon RMB, toplam varlıkları ise yaklaşık 200 milyon RMB'dir.

3. Sertifikalı kalite sistemleri

Üretim ISO 9001:2008, ISO 14001 ve ISO 45001 sertifikaları kapsamında gerçekleştirilmektedir. Bunlar, belgelenmiş tedarikçi kontrolünü, gelen muayeneyi, süreç içi kontrolleri ve son kabul testini gerektirir.

4. Proses izlenebilirliği

n ERP sistemi malzemeleri, üretim operasyonlarını ve test kayıtlarını takip eder. Her ünite, tam izlenebilirlik için arşivlenen test verileriyle serileştirilir.

5. Rutin testler

Her cihaz dielektrik dayanım testlerine (ana devre ve toprak), manuel ve elektrik kontrolü altında mekanik çalışma testlerine ve kontak direnci ölçümlerine tabi tutulur. Numune üniteleri 20 kA / 4 s doğrulaması için kısa süreli akım testlerine tabi tutulur.

6. Teknik ortaklıklar

SanGao, tip testi ve GB ve IEC standartlarına uygunluk için Xi'an Senyuan, Pekin Elektrik Araştırma Enstitüsü ve Xi'an Yüksek Gerilim Araştırma Enstitüsü ile işbirliği yapıyor.

Bileşen Dağılımı

HAYIR.	Bileşen
1	Sabit iletişim
2	Yalıtım kapağı
3	Deklanşör
4	Şasi
5	Vakumlu ark söndürme odası
6	Kılavuz plakası
7	Sigorta
8	Enerji depolama şaftı
9	Toprak anahtarı mili
10	Operasyon paneli
