Yüksek Gerilim Topraklama Anahtarı Güç Sistemi Güvenliği ve Bakımı Açısından Neden Kritiktir?

Güç iletim ve dağıtım sistemlerinde güvenlik her şeyden önemlidir. Çoğunlukla gözden kaçan ancak önemli bir bileşen,Yüksek Gerilim Topraklama Anahtarı. Bu cihaz bakım, arıza durumları ve rutin işlemler sırasında hem ekipmanın hem de personelin korunmasında hayati bir rol oynar. Bu makalede topraklama anahtarının ne işe yaradığı, nasıl çalıştığı ve orta gerilim şalt cihazları ve trafo merkezlerinde neden vazgeçilmez olduğu incelenmektedir. Ayrıca üretim kalitesine, sertifikalara ve güvenilirliğe de bakıyoruz.SanGao bu kritik elektrik bileşenini getiriyor.

Elektrik Güvenliğinin İsimsiz Kahramanı

Yüksek gerilim ekipmanlarını düşündüğümüzde genellikle devre kesiciler ve transformatörler akla gelir. Yine deYüksek Gerilim Topraklama AnahtarıGüç sistemlerinin güvenli işletimi ve bakımı için de aynı derecede önemlidir. Şalt kabinleri veya trafo merkezlerinin içine monte edilen bu cihaz, toprağa giden güvenilir bir yol sağlayarak teknisyenlerin enerjisi kesilmiş ekipmanlar üzerinde güvenli bir şekilde çalışabilmesini ve arıza akımlarının etkili bir şekilde yönetilmesini sağlar.

Düzgün çalışan bir topraklama anahtarı olmadan, bakım ekipleri kazara enerji verilmesi, bitişik canlı hatlardan kaynaklanan gerilimler ve tehlikeli geçici aşırı gerilimler riskiyle karşı karşıya kalacaktır.SanGaoÇin'in elektrik başkenti Liushi merkezli bir yüksek teknoloji kuruluşu olan , bu temel bileşenleri yıllardır üretiyor, sıkı kalite standartlarına bağlı kalıyor ve kentsel şebeke yenilemelerinden rüzgar enerjisi santrallerine kadar çeşitli sektörlere hizmet veriyor.

Yüksek Gerilim Topraklama Anahtarı Nedir?

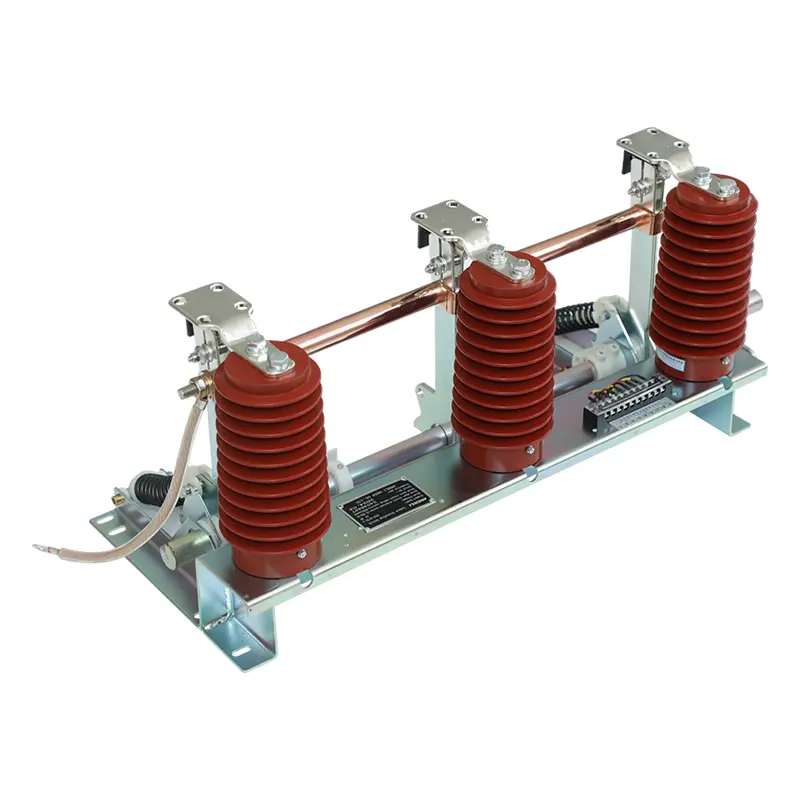

The Yüksek Gerilim Topraklama Anahtarıbir elektrik devresinin belirli bir bölümünü toprağa bağlamak için tasarlanmış mekanik bir anahtarlama cihazıdır. Tipik olarak yüksek gerilim şalt sistemine (3-12kV, üç fazlı AC 50/60Hz sistemler) monte edilir ve manuel olarak veya bir motor mekanizmasıyla çalıştırılır. Ana yapısı bir braket, topraklama bıçağı düzeneği, sabit kontaklar, bir sensör, dönen bir şaft, sıkıştırma yayları, iletken manşonlar ve esnek bağlantılardan oluşur.

Topraklama bıçağı kapatıldığında statik kontakla sıkı temas kurarak düşük empedanslı bir topraklama yolu oluşturur. Bu yol, aşağıda inceleyeceğimiz birçok güvenlik ve operasyonel fonksiyona hizmet eder.

Temel Fonksiyonlar: Topraklamadan Daha Fazlası

The Yüksek Gerilim Topraklama Anahtarıbasit topraklamanın ötesinde çok sayıda kritik fonksiyona hizmet eder:

Bakım Sırasında Personelin Korunması

Bir devre kesici açıldığında ve yalıtıldığında, bitişikteki bara veya ekipman hala indüklenmiş voltajı veya artık yükü taşıyabilir. Topraklama anahtarı görünür ve güvenli bir toprak bağlantısı sağlayarak bakım personelinin kazara enerji verilmesinden veya kapasitif deşarjdan korunmasını sağlar.

Geçici Aşırı Gerilimlerin Sınırlandırılması

Özellikle ağır sistemlerde toprak arızaları sırasında geçici aşırı gerilimler meydana gelebilir. Topraklama anahtarı, düşük empedanslı bir yol sağlayarak bu voltaj dalgalanmalarını sınırlar ve böylece hassas ekipmanı ve yalıtımı korur.

İndüklenen Gerilimlerin Ortadan Kaldırılması

Aynı kule üzerinde paralel iletim hatları olması durumunda, enerjisi kesilmiş hatlar, elektrostatik ve elektromanyetik bağlantı nedeniyle hala bitişik canlı hatlardan kaynaklanan indüklenen gerilimlere maruz kalabilir. Bu hatlardaki topraklama anahtarları, indüklenen bu akımları dağıtacak bir yol sağlayarak tehlikeleri önler.

Kısa Devre Akımlarının Kapatılması

Bazı topraklama anahtarları kısa devre akımlarına karşı kapanacak şekilde tasarlanmıştır. Bu özellik, acil durum prosedürleri sırasında ek güvenlik sağlayarak anahtarın arıza koşullarında bile çalıştırılabilmesini sağlar.

Sistem Tarafsız Referansı Oluşturma

Büyük güç transformatörlerine sahip trafo merkezlerinde topraklama anahtarı, tutarlı bir voltaj referans noktasının korunmasına yardımcı olarak güç şebekesini stabilize eder ve güvenli çalışmayı sağlar.

Uygulamalar: Nerede Kullanılır?

The Yüksek Gerilim Topraklama AnahtarıAşağıdakiler de dahil olmak üzere güç dağıtım ve iletim sistemlerinde yaygın olarak kullanılır:

• Kentsel ve kırsal elektrik şebekesi yenilemeleri– Eskiyen altyapının iyileştirilmesi, güvenlik ve uyumluluk için güvenilir bir temel gerektirir.

• Trafo merkezleri ve şalt dolapları– Orta gerilim şalt tertibatlarının ayrılmaz bir parçasıdır.

• Rüzgar santralleri ve hidroelektrik santralleri– Jeneratör ve transformatörlerin topraklamasının sağlanması.

• Metalurji ve petrokimya endüstrileri– Ekipmanı ve personeli zorlu ortamlarda korumak.

• Demiryolu ve madencilik tesisleri– Cer güç sistemlerinde güvenli topraklamanın sağlanması.

• Konut ve ticari bina enerji projeleri– Gelen besleyiciler ve acil durum sistemleri için.

The SanGaoAvantajı: Kalite ve Güvenilirlik

SanGaoyüksek kaliteli yüksek gerilim ekipmanları konusunda itibar kazanmıştır. Şirketin üretim tesisi, 81.68 milyon yuan kayıtlı sermayesi ve yaklaşık 200 milyon yuan toplam aktifiyle 10.000 metrekareye yayılıyor. 20'si üst düzey ve orta düzey teknik profesyonel olmak üzere 120 çalışanıyla,SanGaoAr-Ge ve kalite güvencesine güçlü bir şekilde odaklanmaktadır.

Şirket, ISO 9001:2008 kalite yönetimi, ISO 14001 çevre yönetimi ve OHSMS 18001 iş sağlığı ve güvenliği sistemlerine uymaktadır. Aynı zamanda her birinin garanti altına alınması için modern ERP yönetimi ve gelişmiş test ekipmanlarını kullanır.Yüksek Gerilim Topraklama Anahtarısıkı performans standartlarını karşılar. Xi'an Senyuan ve Pekin Elektrik Araştırma Enstitüsü gibi kurumlarla işbirliği yapmak,SanGaoürünlerinin elektrik mühendisliğinin ön saflarında yer almasını sağlar.

Topraklama anahtarları, hızlı ve güvenilir kapatma/açma sağlamak için sıkıştırma yaylarını kullanan ve disk yaylar aracılığıyla tutarlı temas basıncını koruyan sağlam bir mekanizma ile tasarlanmıştır. Bu tasarım, sık kullanımda bile düşük temas direnci ve uzun servis ömrü sağlar.

Sıkça Sorulan Sorular (SSS)

S: Yüksek gerilim topraklama anahtarının temel amacı nedir?

C: Birincil amacı, enerjisi kesilmiş ekipman için görünür ve güvenli bir topraklama noktası sağlamak, teknisyenleri kazara enerji verilmesinden korumak ve indüklenen voltajları ve yükleri dağıtmaktır.

S: Topraklama anahtarı genellikle nereye kurulur?

C: Genellikle orta gerilim şalt dolaplarının (3-12kV) içine, trafo merkezlerine ve transformatörlerin hat tarafına monte edilir.

S: Topraklama anahtarı kısa devre akımına karşı kapanabilir mi?

C: Evet, birçok topraklama anahtarı kısa devre kapatma akımına göre derecelendirilmiştir ve arıza koşullarında bile güvenli bir şekilde çalıştırılmalarına olanak tanır.

S: Topraklama anahtarı indüklenen gerilimlere karşı nasıl koruma sağlar?

C: Enerjili hatlara paralel uzanan iletim hatlarında, topraklama anahtarı, indüklenen akımların toprağa akması için bir yol sağlayarak, enerjisi kesilmiş hatlarda tehlikeli gerilimlerin oluşmasını önler.

Çözüm

The Yüksek Gerilim Topraklama AnahtarıBir güç sisteminin en göz alıcı bileşeni olmayabilir, ancak önemi abartılamaz. Hayatları korur, pahalı ekipmanları korur ve arızalar ve bakım sırasında şebekenin istikrarlı çalışmasını sağlar. Güvenilir bir toprak yolu sağlayarak kazaların önlenmesine yardımcı olur, arıza süresini azaltır ve elektrik ağının bütünlüğünü korur.

SanGaozorlu uygulamalarda güvenilir performans sunmak için sağlam mekanik tasarımı, yüksek kaliteli malzemeleri ve sıkı kalite kontrolünü birleştiren topraklama anahtarları sunar. Güçlü bir teknik temel ve sürekli iyileştirme kararlılığıyla,SanGaoÇin ve ötesinde enerji tesisleri, endüstriyel tesisler ve altyapı projeleri için güvenilir bir tedarikçi haline geldi.

Güvenilir bir yüksek gerilim topraklama anahtarı kaynağı arıyorsanız veya özel projeniz için teknik yardıma ihtiyacınız varsa, sizitemas etmekbiz Bugün. Deneyimli mühendislik ekipleri ürün özellikleri, özel çözümler ve zamanında destek sağlayabilir. Gereksinimlerinizi tartışmak ve nasıl yapılacağını öğrenmek için şirketin web sitesi veya e-postası aracılığıyla ulaşınSanGaoGüç sistemlerinizin güvenliğine ve verimliliğine katkıda bulunabilir.
