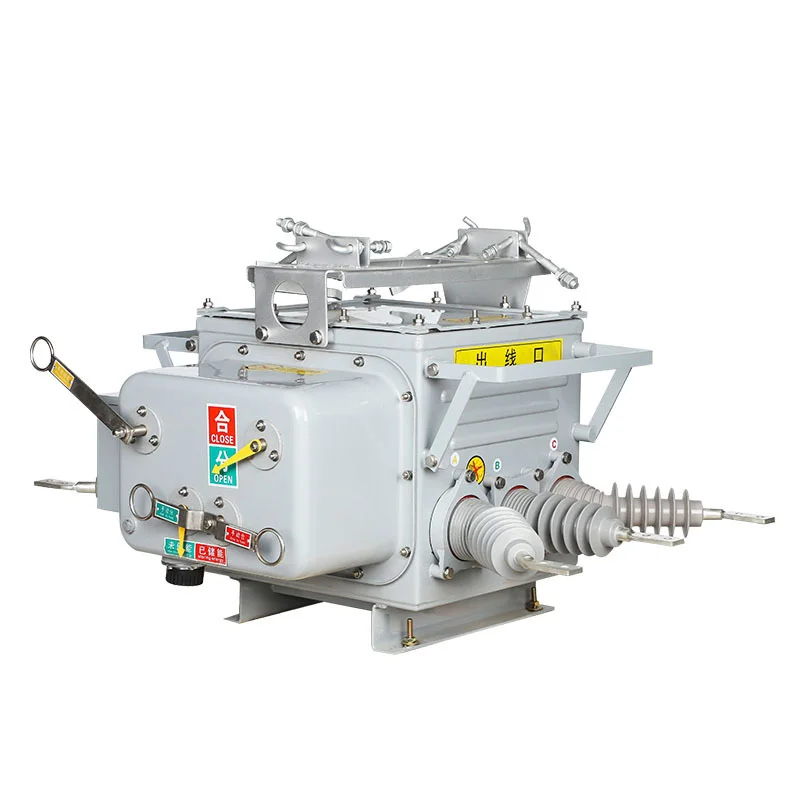

Dış Mekan Sınır Vakumlu Devre Kesici

SanGao dayanıklı dış mekan sınır vakumlu devre kesici (bundan böyle "sınır devre kesici" olarak anılacaktır), üç fazlı AC 50Hz ve 33kV ve altındaki nominal gerilime sahip dış mekan yüksek gerilim şalt donanımı için uygundur. Devre kesici gövdesi vakumlu ark söndürme odası, akım trafosu, sıfır bileşen akım trafosu vb. ile donatılmıştır. Devre kesicinin uzaktan yönetim modu, koruma kontrol fonksiyonu ve iletişim fonksiyonu vardır. Kontrol ve koruma amacıyla trafo merkezlerini, sanayi ve madencilik işletmelerini, kentsel ve kırsal elektrik şebekelerini güvenilir bir şekilde değerlendirebilir ve tespit edebilir. Zemin ve şehir düzeyinde miliamper seviyesinde sıfır dizi akımı ve fazdan faza arıza kısa devre akımının sık çalıştırılması için özel olarak uygun olup, tek fazlı topraklama arızalarının ve fazdan faza kısa devre arızalarının otomatik olarak ortadan kaldırılmasını sağlar.

Dış mekan sınır vakum devre kesicisi, arkı vakum modunda keser ve SF6 gaz yalıtımını kullanır. Kutu, mükemmel genel sızdırmazlık performansı ile gelişmiş ithal gaz contası, patlamaya dayanıklı ve yalıtım yapısı teknolojisini benimser. İthalat ve ihracat borularının sızdırmazlık performansı da iyileştirildi ve genel sızdırmazlık performansı iyi. İçerisine doldurulan SF6 gazının sızıntı yapmaması ve dış ortamdan etkilenmemesi gerekmektedir. Yay çalıştırma mekanizması minyatürleştirildi ve performansı optimize edildi. Düşük direnç ve düşük sıcaklık artışı ile ana zincir iletimini ve çok aşamalı açma sistemini benimsemek. Güvenilirliği ve stabilitesi geleneksel yay mekanizmalarından üstündür.

Bu ürün havai dağıtım hatlarının sorumluluk sınırına kurulur. Kullanıcının gelen hattının ön ucu, kullanıcının sistemindeki tek fazlı topraklama arızalarını ve fazdan faza kısa devre arızalarını otomatik olarak ortadan kaldıracak, kullanıcının dünyasındaki arızaların ana iletim hattına yayılmasını önleyecek, arızalı olmayan kullanıcıların elektriksel güvenliğini sağlayacak ve elektriksel güvenilirliği artıracaktır. Arızanın kalıcı olması ve trafo merkezinin tekrar kapanmasının başarısız olması durumunda, orta gerilim kullanıcısının sahasında meydana gelecek kaza, tüm dağıtım ana hattının kesilmesine neden olacaktır. Elektrik şebekesindeki bu yaygın iletim kazası toplumda önemli kayıplara neden olacaktır.

çevresel durum

(1) Çevresel hava sıcaklığı: -40°C~+40°C; Günlük sıcaklık değişimi 25 santigrat dereceyi geçmez; SF6 gazının özelliklerine göre, ortam sıcaklığı -40 °C ve tank içi basınç 0,05Mpa olduğunda, ürünün normal çalışmasını sağlamak için SF6 hala gaz halindedir. Ortam sıcaklığı -40 °C ve gösterge basıncı 0,05Mpa olduğunda, SF6'nın sıvılaşma noktası -55 °C'dir; Gösterge basıncı sıfır olduğunda, SF6 sıvılaşma noktası -60 °C'yi aşmayacaktır.

(2) Rüzgar hızı 35 m/s'yi aşmayan;

(3) Yanıcı, patlama tehlikesi olmayan, güçlü kimyasal aşındırıcılığın (çeşitli asitler, alkaliler veya duman gibi) ve güçlü titreşimin olmadığı bir yer.

(4) Yükseklik: ≤ 1000m;

(5) Kapsama kalınlığı: 10 mm;

(6) Hava kirliliği seviyesi: Seviye 4;

(7) Sismik yoğunluk: ≤ 7 derece;

(8) Elektrik şebekesinde nötr nokta topraklama yöntemi: Nötr nokta topraklanmaz, ark söndürme bobini aracılığıyla topraklanır ve sıfır noktası düşük dirençle topraklanır.
