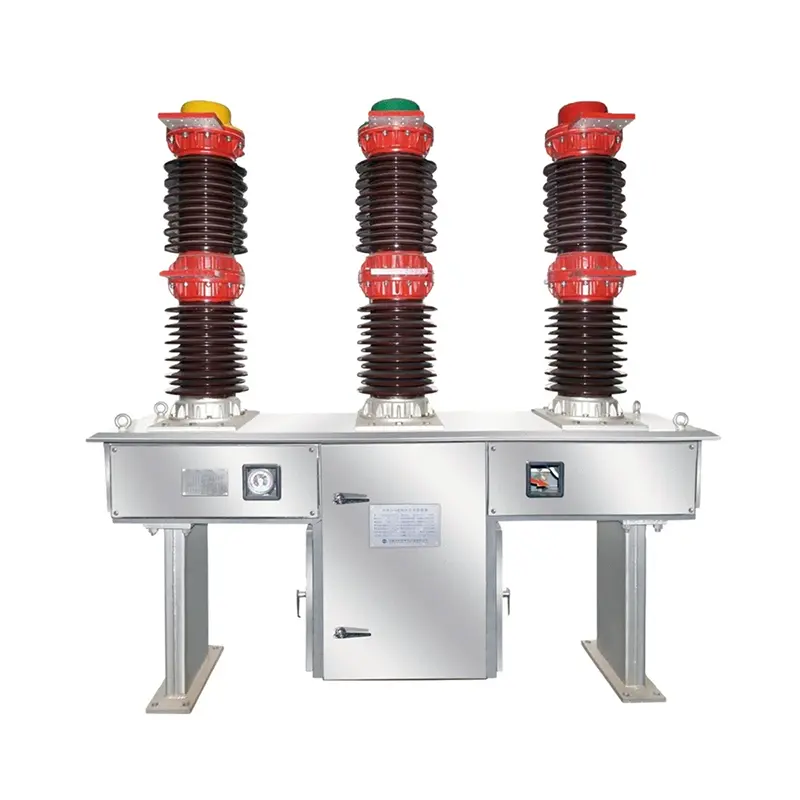

Dış Mekan Gazlı Devre Kesici

SanGao'nun Dış Mekan Gazlı Devre Kesicisi, müşterilere kapsamlı bir ANSI ve IEC standart tasarım yelpazesinin yanı sıra, SF6 gaz veya vakum kesintisi, manyetik veya yay mekanizmaları, genellikle köpek kulübesi veya kiosk tasarımları olarak bilinen canlı veya ölü kutular dahil olmak üzere anahtar teknolojisindeki en son gelişmeleri sağlar ve şebeke optimizasyonuna ve akıllı şebeke uygulamalarına olanak tanır.

SF6 gazının parçalanması akımın kesilmesine veya aşırı gerilime neden olmaz.

Bu özellikler devre kesicinin uzun elektriksel ömrünü garanti eder ve cihaz üzerindeki dinamik, DC ve termal gerilimleri sınırlar.

GSH (MH) tipi enerji depolamalı ve serbest bırakmalı mekanik çalışma mekanizması, lokal ve uzaktan kumanda ile açma-kapama işlemlerine olanak sağlar.

Çalıştırma mekanizmasının aktivasyon kinematiği, hareketli kontaklar ve yoğuşma önleyici ısıtıcı, aynı zamanda elektrotlar için bir destek görevi de gören kapalı bir metal mahfazanın içine yerleştirilmiştir.

Yukarıdaki yapı, devre kesici terminallerinin yüksekliğinin 2800 mm'den 3700 mm'ye ayarlanmasına olanak tanıyan, gerilebilir metal parçalardan yapılmış bir çerçeve ile desteklenmektedir.

Metal mahfazanın koruma seviyesi IP 54 (*) olup, gözetleme pencereli sızdırmaz bir kapı ile donatılmıştır.

Kabuk çelik levhadan yapılmıştır ve özel metalizasyon ve boyama işlemleriyle yeterli yüzey koruması sağlar. Destekleyici yapı sıcak daldırma galvanizleme işleminden geçmiştir.

Uygulama Alanları

Dış Mekan Gazlı Devre Kesici, güç dağıtımı, devrelerin kontrol edilmesi ve korunmasının yanı sıra transformatörlerin, redresörlerin, kapasitör banklarının vb. kontrol edilmesi ve korunması için kullanılır.

SF6 otomatik tamponlamalı devre kesici teknolojisi sayesinde, dış mekan gazlı devre kesiciler anahtarlama işlemi sırasında aşırı voltaj üretmez; bu da onları, kabloların ve ekipmanların yalıtım malzemeleri kullanım sırasında strese maruz kalabileceğinden eski cihazların güçlendirilmesi, yükseltilmesi ve genişletilmesi için çok uygun hale getirir.

Kullanım ortamı

1. Yükseklik: 2500 metreyi geçmeyen; Yayla tipi 4000 metre;

2. Çevre sıcaklığı: -30 °C -+40°C (özel gereksinim -40°C -+40°C);

3. Bağıl nem: Günlük ortalama %95'i aşmayan, aylık ortalama %90'ı geçmeyen (25°C);

4. Rüzgar hızı: saniyede 35 metreyi aşmayan;

5. Yanıcı maddelerin, patlama tehlikesinin, kimyasal korozyonun ve şiddetli titreşimlerin bulunmadığı yerler.
