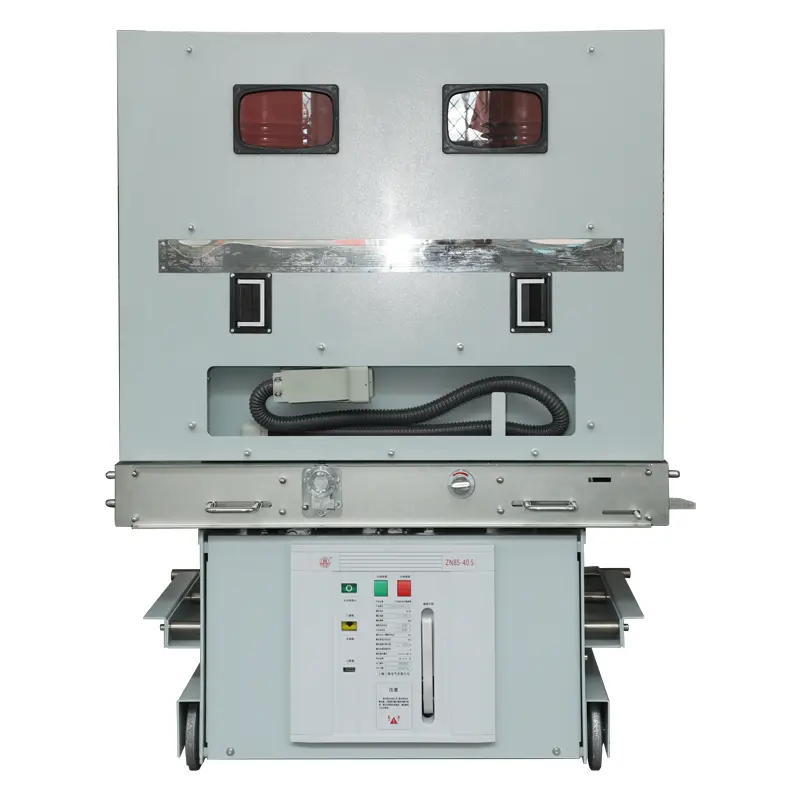

HV Kapalı Vakumlu Devre Kesici

SanGao HV İç Mekan Vakumlu Devre Kesici, sağlam bir yalıtım yapısını benimser ve vakum ark söndürme odalarını, ana elektrik devrelerini, yalıtım desteklerini ve diğer bileşenleri ilk kez entegre bir yalıtımlı kutupta organik olarak birleştirmek için gelişmiş epoksi sızdırmazlık teknolojisini kullanır. Vakumlu devre kesicilerin çevresel tolerans sorununu temelden başarıyla çözerek uygulamalarını daha yaygın hale getirdi.

Entegre katı yalıtımlı kutup, katı yalıtım yapılarının neden olduğu ısı dağılımı sorununu akıllıca çözerek kendi konveksiyon teknolojisini benimser. VBR (VS1) -12 serisi katı yalıtımlı iç mekan yüksek gerilim vakumlu devre kesici, Çin'de bakım gerektirmeyen konsepti gerçekleştiren bir devre kesicidir.

Uzun ömürlü HV İç Mekan Vakumlu Devre Kesicinin ark söndürme haznesi ve epoksi döküm sızdırmazlık teknolojisinin uygulanması, sızdırmaz direğin bakım gerektirmeden entegrasyonunu sağlar ve kullanılabilecek yüksek güvenilirliğe sahip kalıcı mıknatıslı çalıştırma mekanizması, çalıştırma mekanizmasının bakım gerektirmeden çalışmasını sağlar. Elektronik kontrol parçası, geleneksel yardımcı anahtarı terk eder ve onu fotoelektrik yakınlık anahtarıyla değiştirir ve elektronik kontrol parçasının bakım gerektirmeden çalışmasını sağlamak için tamamen elektronik bir güç kaynağı ve akıllı kontrol ünitesini benimser.

HV İç Mekan Vakumlu Devre Kesici, 12kV nominal gerilime sahip üç fazlı AC 50Hz güç sistemleri için bir iç mekan şalt cihazıdır. Endüstriyel ve madencilik işletmelerindeki enerji nakil hatları şebekesi ekipmanları ve güç ekipmanları için koruma ve kontrol ünitesi olarak hizmet vermektedir. Nominal çalışma akımında sık çalışma gerektiren veya kısa devre akımının birden fazla kesilmesi gereken yerler için uygundur.

Devre kesici, sabit bir kurulum ünitesi olarak kullanılabilen veya bir el arabası ünitesi oluşturmak için özel bir tahrik mekanizmasıyla donatılabilen, çalışma mekanizması ve devre kesici gövdesinin entegre bir tasarımını benimser.

HV İç Mekan Vakumlu Devre Kesici, nominal gerilimi 12KV ve frekansı 50Hz olan üç fazlı AC güç sistemleri için uygundur. Elektrik tesisleri için kontrol ve koruma cihazı olarak enerji santrallerinde, trafo merkezlerinde, petrokimyada, metalurjide, üretim havalimanlarında ve yerleşim alanlarında yaygın olarak kullanılabilir. Nominal akım altında sık çalıştırmanın veya çoklu kısa devre akımlarının kesildiği yerler için özellikle uygundur. Kullanımı desteklemek amacıyla iç mekan hava yalıtımlı şalt cihazlarına (KYN28 ve KYN96 gibi) monte edilebilir. Devre kesici, GB1984 "Yüksek Gerilim AC Devre Kesiciler", JB Factory T3855 "Yüksek Gerilim AC Vakumlu Devre Kesiciler", DL/T 403 "12KV~40.5kV Yüksek Gerilim Vakum Devre Kesicilerin Siparişi İçin Teknik Koşullar" standartlarının gereksinimlerine uygundur ve IEC62271-100 gibi standartların ilgili gereksinimlerini karşılar.

Kullanım ortamı:

Çevre sıcaklığı:+40°C'den yüksek değil, -15°C'den düşük değil (-%30°C'de depolama ve nakliyeye izin verilir);

Yükseklik: 2000 m'yi aşmayan;

Bağıl nem: günlük ortalama %95'i geçmeyen, aylık ortalama %90'ı geçmeyen, günlük ortalama doymuş buhar basıncı 2,2x10 MPa'yı geçmeyen, aylık ortalama 1,8x10 ° MPa'yı geçmeyen:

Sismik yoğunluk: 8. seviyeyi aşmayan;

Yangının, patlamanın, ciddi kirliliğin, kimyasal korozyonun ve şiddetli titreşimin olmadığı bir yer.
